Versão peristáltica

Bomba peristáltica para microrreator

Dosagem por compressão de tubo flexível; módulos P40 e P240.

Versão peristáltica do sistema de dosagem HSENSOR para microrreatores, com seleção de cabeçotes conforme a faixa de vazão e o fluido de trabalho. O transporte ocorre pela compressão sequencial de um tubo flexível. A configuração de referência possui cinco bombas peristálticas; a quantidade de canais e sua integração são definidas conforme o projeto.

Solicitar orçamento ↗

Bomba peristáltica HSENSOR com cinco cabeçotes e painel de controle

HSENSOR / Bioimpressão e fluidos

Sua aplicação

Onde explorar
esta solução.

Dosagem de líquidosAlimentação de microrreatoresTransferência de fluidos

Características do equipamento

Ficha técnica

Configuração de referência: 5 bombas peristálticas; personalização sob consulta
Módulos disponíveis: PENGPU P40 e P240
Módulo P40: Até 15, 40 ou 70 mL/min de água, conforme o tubo
Módulo P240: Até 150 ou 260 mL/min de água, conforme o tubo
Materiais do tubo: Silicone ou PharMed BPT, conforme a versão
Controle de vazão: Por acionamento do motor; calibração para o fluido e o circuito

Informações do catálogo fornecido pela HSENSOR. Confirme a configuração e as especificações da versão desejada ao solicitar orçamento.

Princípio de funcionamento

Bombeamento por
compressão do tubo.

O deslocamento dos roletes comprime sequencialmente um tubo flexível, promovendo o transporte do fluido pelo interior da mangueira.

Circuito de fluido

O fluido permanece em contato com o interior do tubo, sem contato com os roletes ou o motor. A compatibilidade química depende do material da mangueira selecionada.

Dosagem e calibração

A vazão depende da rotação, geometria e elasticidade do tubo, viscosidade e contrapressão. A dosagem deve ser calibrada para o fluido e a configuração utilizados.

Seleção do módulo

P40 e P240 atendem a diferentes faixas de vazão. O escoamento é pulsátil; a quantidade de roletes e as condições de operação influenciam a pulsação.

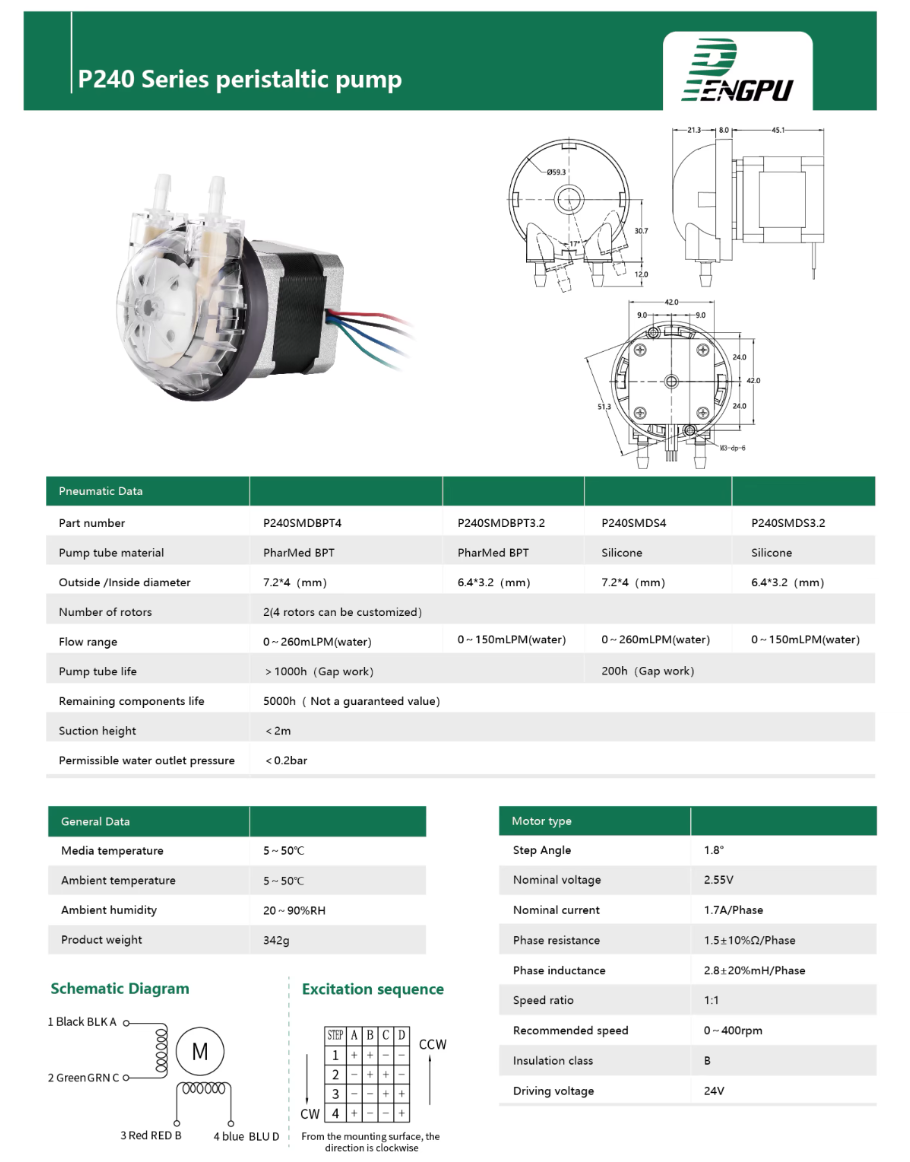

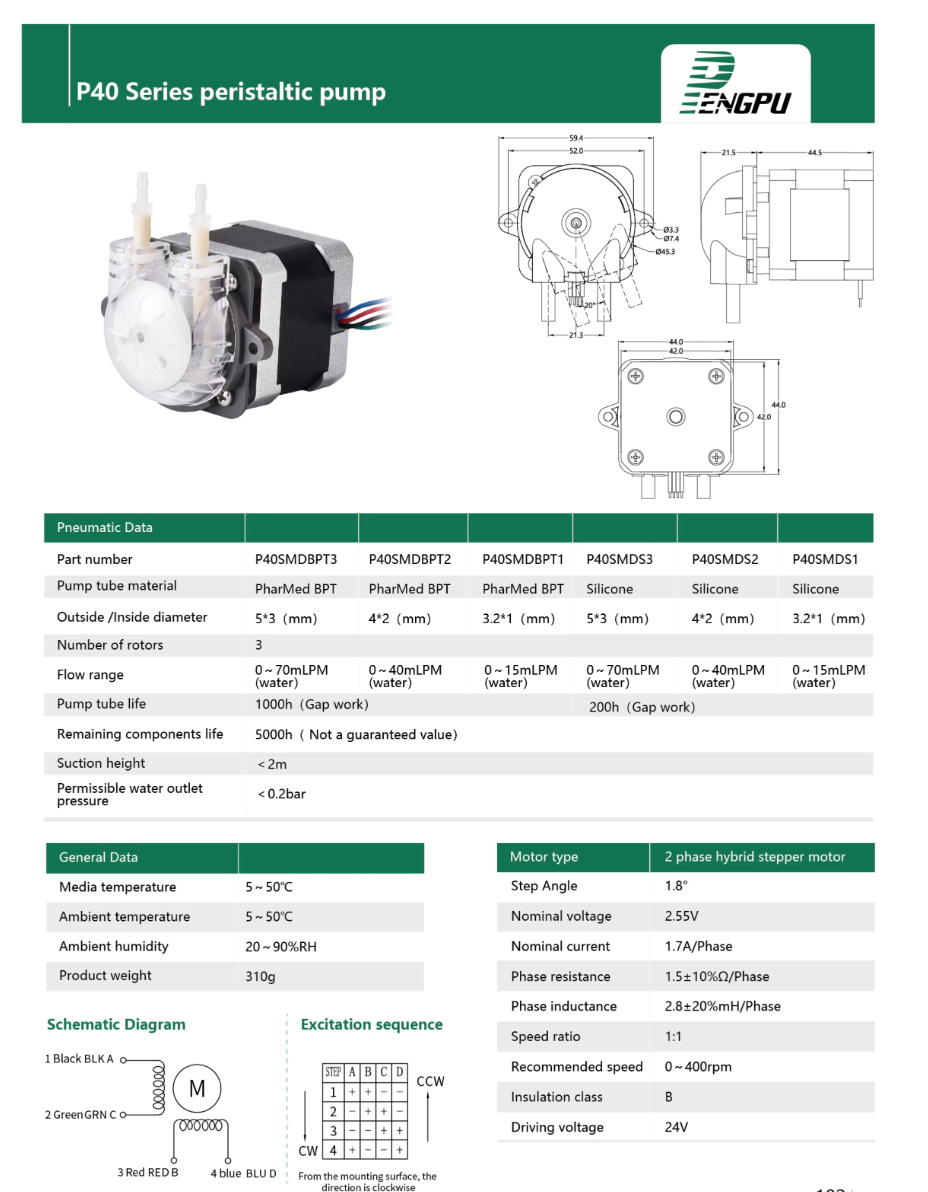

Módulos peristálticos disponíveis

Dados dos módulos PENGPU fornecidos pela HSENSOR. As vazões abaixo se referem a água e não constituem uma especificação de desempenho do sistema completo.

Característica	P40	P240
Faixas de vazão, conforme tubo	0–15 / 0–40 / 0–70 mL/min	0–150 / 0–260 mL/min
Diâmetro externo × interno do tubo	3,2 × 1 / 4 × 2 / 5 × 3 mm	6,4 × 3,2 / 7,2 × 4 mm
Materiais indicados na ficha	Silicone ou PharMed BPT	Silicone ou PharMed BPT
Roletes	3	2; opção com 4 sob personalização
Acionamento	Motor de passo; 0–400 rpm	Motor de passo; 0–400 rpm
Temperatura do meio, segundo ficha	5–50 °C	5–50 °C
Pressão de saída para água, segundo ficha	< 0,2 bar	< 0,2 bar

Faixas e materiais variam conforme o código do módulo e do tubo. A seleção final depende da aplicação, compatibilidade química e calibração. Dados de alimentação do motor não representam a alimentação elétrica do equipamento montado.
